Les pièces de mon aspirateur sont-elles compatibles avec les pièces standard ?
Vous avez un doute dans votre choix ... service client gratuit
de 14 à 19H - Tel: 09.50.12.12.12 (non surtaxé)

Voir ►Emboîtement des accessoires standard - conditions

Voir ►Comment mesurer ou vérifier le diamètre des accessoires

Voir ►Déterminer le diamètre des crosses ou tubes télescopiques

Voir ►Déterminer le diamètre des brosses ou suceurs standard

Voir ►Crosses Universelles avec bagues

Voir ►Réparer le flexible ?

Voir ►Sens de vissage sur le flexible

Voir ►Exemples d`emboîtement des extrémités du flexible

Voir ►Flexible avec les bagues montées



◙ Emboîtement des accessoires standard.
Conditions :

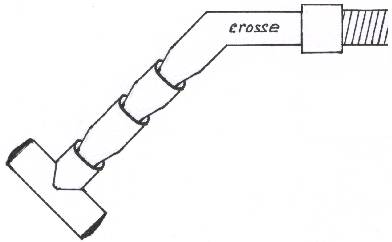

L'emboîtement de tous les accessoires universels, se fait comme sur le croquis ci-dessous ! tout les points de connexion sont cylindriques. La connexion ou emboîtement entre les tubes / les crosses vers les accessoires se fait "en force" les parties mâles son coniques en bout (tubes ou crosses).




Fig. 1


◙  Vous avez un doute dans votre choix ... service client gratuit de 9 à 12H et 14 à 18H - Tel: 09.50.12.12.12 ou 04.68.25.91.65 (non surtaxé).

▲ Haut de page - sommaire Retour page précédente

◙ Comment mesurer ou vérifier le diamètre des accessoires
mesurez à l'aide d'un double décimètre d'écolier, ou mieux, avec un pied à coulisse ( au 1/10 ème )

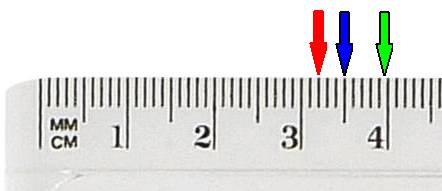

Fig. 2

- rouge = 32 mm
- Bleu = 35 mm
- vert = 39.5 mm -> diamètre extérieur sur filet ou anneau du flexible

▲ Haut de page - sommaire Retour page précédente

◙ Déterminer le diamètre des crosses ou tubes télescopiques standard - Exemples de mesures :
Conditions de connexion des accessoires : toutes les extrémités mâles, crosses, tronçons de tube ou tubes télescopiques doivent être coniques (voir figure 1):.

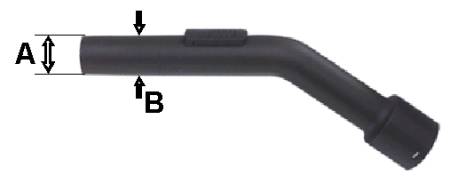

Fig. 3


La dimension A, (diamètre extérieur en bout) est comprise entre 30.5 et moins de 32 mm.
La dimension B, (diamètre extérieur à 4/8 cm du bout) est de 32 mm.
sélectionnez les crosses, tubes télescopiques, tronçons de tube : en diamètre standard de 32 mm.
Conditions : pour les tubes télescopiques ou tronçons de tube les extrémités femelles doivent avoir un diamètre intérieur de 32 mm


La dimension A, (diamètre extérieur en bout) est comprise entre 33.5 et moins de 35 mm.
La dimension B, (diamètre extérieur à 4/8 cm du bout) est de 35 mm.
sélectionnez les crosses, tubes télescopiques, tronçons de tube : en diamètre standard de 35 mm.
Conditions : pour les tubes télescopiques ou tronçons de tube les extrémités femelles doivent avoir un diamètre intérieur de 35 mm


◙  Vous avez un doute dans votre choix ... service client gratuit de 9 à 12H et 14 à 18H - Tel: 09.50.12.12.12 ou 04.68.25.91.65 (non surtaxé).

▲ Haut de page - sommaire Retour page précédente

◙ Déterminer le diamètre des brosses ou suceurs standard :
tubes télescopiques (extrémité femelle), tronçons de tube (extrémité femelle), Brosses, combi-brosse, combiné, turbo-brosses, suceurs..

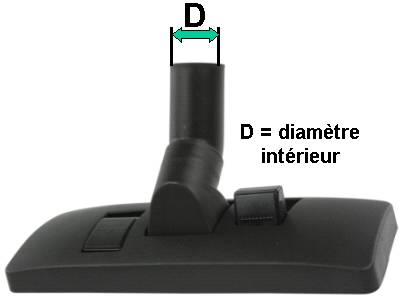

Fig. 4


La dimension D est de 32 mm
sélectionnez un accessoire standard de diamètre 32 mm.

La dimension D est de 35 mm
sélectionnez un accessoire standard de diamètre 35 mm.

◙  Vous avez un doute dans votre choix ... service client gratuit de 9 à 12H et 14 à 18H - Tel: 09.50.12.12.12 ou 04.68.25.91.65 (non surtaxé).

▲ Haut de page - sommaire Retour page précédente

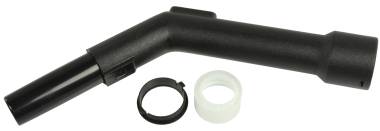

Crosses Universelles avec bagues pour emboîtement vers un tronçon de tube ou un tube télescopique standard.



Fig. 5A


Fig. 5B


Modèles universels avec bague et clips de fixation sur le flexible.
L'extrémité de la crosse (partie mâle) s'emboîte dans le tube rigide ou télescopique (partie femelle), voir paragraphe ci-dessus

ces crosses universelles conviennent pour les flexibles standards de diamètre extérieur (sur anneaux - filetage pas à gauche) de 39,5 à 40.5 mm. La plupart de ces crosses ou poignées possèdent un réglage d'aspiration.

Le lamage (trou de la crosse) coté flexible est prévu pour recevoir une bague de dimensions: diamètre extérieur 44.5 mm et de 24 mm de hauteur.

- Existe pour tube rigide ou télescopique de diamètre intérieur d'emboîtement de 32 mm (coté partie femelle tube).
- Existe pour tube rigide ou télescopique de diamètre intérieur d'emboîtement de 35 mm (coté partie femelle tube).

▲ Haut de page - sommaire Retour page précédente

◙ Réparer le flexible ?

Vérifier avant toute sélection si votre aspirateur a un flexible avec des connexions standard aux extrémités. Voir les conditions d'emboîtement et dimensions sur les croquis ci-dessous, pour prévoir la réparation.

Kit de remplacement pour fixer le flexible coté crosse et sur le taraud / embout / tourelle.. coté aspirateur.


Fig. 6A - Ensemble pour une extrémité du flexible


Fig. 6B - clip


Fig. 6C - Bague


Fig. 6D - Positionnement du clip sur le flexible par rapport à la bague


Contenu dans le kit (bagues):
2 bagues à visser sur le flexible (pas à gauche) + 2 clips à ergots pour la fixation : Coté crosse ou Coté embout / taraud / tourelle.. (sortie aspirateur).

Caractéristiques :
- Bague (blanche) diamètre extérieur 44.5 mm
Hauteur 24 mm hors tout. Bague possédant à l'intérieur un filetage, elle se visse sur le flexible (pas à gauche - vissage dans le sens inverse des aiguilles d'une horloge)
- clip (noir) avec 2 ergots à 180 degrés permet la fixation de la bague sur la crosse ou l'embout ( taraud / tourelle.. ) coté aspirateur - voir ci-dessous.

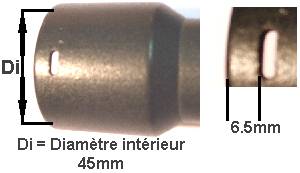

** Le diamètre intérieur "Di" = 45mm est identique pour les crosses, ayant un diamètre vers les accessoires: 32 ou 35 mm.

Conditions de montage:
Le flexible doit avoir un diamètre extérieur de 39.5 mm, maximum 41 mm, dimension prise sur anneaux (filetage) du flexible. - filetage, le pas du filetage est à gauche - voir ci-dessous figure A.

Le flexible de votre aspirateur a un diamètre différent ou un pas de vissage à droite, le système de connexion du flexible aux extrémités n'est pas le même : optez pour un flexible complet spécifique à la marque, avec les extrémités montées.

Conseils:
Après essai d'assemblage, lors du montage final, bien positionner le sens du clip (noir) de fixation sur le flexible. Mettre une noisette de mastic transparent au silicone (ordinaire, pour vitre ou joint de salle de bain) sur le filetage de la bague et sur l'extrémité extérieure du flexible (1.5 CM), visser à fond la bague sur le flexible dans le sens contraire des aiguilles d'une horloge ("pas" à gauche)
Enlever le surplus de mastic avec du papier essuie-tout, clipsez alors, les 2 ergots du clip (noir) dans les 2 lamages (trous rectangulaires) de la crosse / poignée et/ou l'embout coté aspirateur.
Laisser le mastic se solidifier pendant 12 heures, votre flexible est réparé.

PS: Pour couper le flexible (extrémité abîmée ou cassée) un cutter fera l'affaire, pour une coupe précise, mettre un peu d'huile (de table ou moteur) sur le fil de la lame du cutter. Si la partie annelée (filetage) du flexible est "armé" par un fil métallique une pince coupante sera nécessaire.

Vous trouverez sur le site, des flexibles nus ou avec les bagues montées de 1.80M à 15M.


▲ Haut de page - sommaire Retour page précédente

◙ Sens de vissage sur le flexible

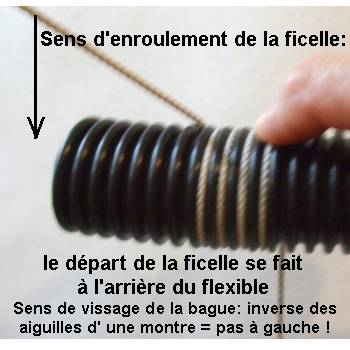

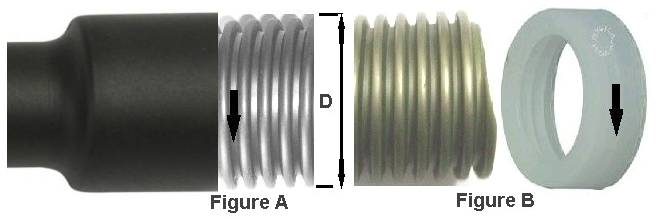

Sens de vissage, "pas à gauche" - Pas de vis universel pour les flexibles standard.


D = le diamètre du flexible sur filetage ( "anneau" ) est de 39.5 mm maximum 41 mm
Diamètre intérieur du flexible: 32 mm.

Figure A le flexible est vissé, dans le sens contraire d'une aiguille d'une montre, directement dans la crosse ou le taraud/embout/tourelle coté aspirateur.

Figure B la bague est vissée, dans le sens contraire d'une aiguille d'une montre sur le flexible.

◙  Vous avez un doute dans votre choix ... service client gratuit de 9 à 12H et 14 à 18H - Tel: 09.50.12.12.12 ou 04.68.25.91.65 (non surtaxé).

▲ Haut de page - sommaire Retour page précédente

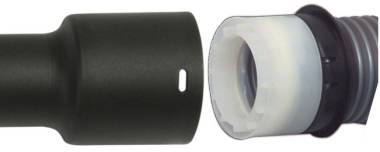

◙ Exemples d'emboîtement des extrémités du flexible

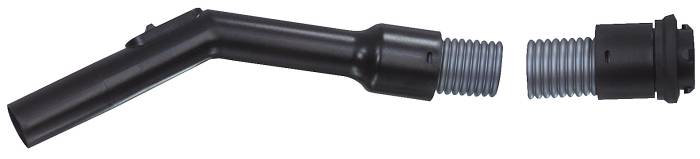

Croquis de montage - vue éclatée


Coté crosse ...............coté taraud
..........
Flexible assemblé


Autres systèmes de fixation nous consulter


▲ Haut de page - sommaire Retour page précédente

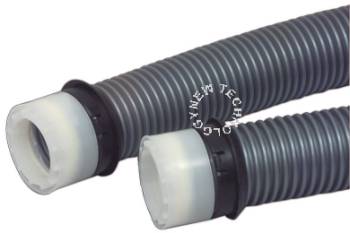

◙ Flexible avec les bagues montées


Standard pour la connexion sur crosses / poignées universelles en 32 ou 35 mm
Longueur 1.80M à 15 mètres
Flexible à emboîter
Diamètre extérieur des bagues (blanche sur la photo) = 44.5 mm, hauteur 24 mm hors tout.
Bagues à emboîter, coté aspirateur dans l'embout ou taraud et coté crosse. L'ensemble est maintenu emboîté par les clips (noir sur la photo).
